一、手動濾水器,電動濾水器：

    在電站、化工、印染、造紙等行業供用水管邊上，由于從江河、湖海中取水的來源不同，所以在水中存在着多種多樣的雜質，如工業廢棄物、浮草、魚蝦、田螺等。有時，在進入供用水系統的管邊前，都采用簡單的栅欄過濾，條件比較好的或用一次濾網進行處理，但處理後的水中仍存在着一些體積較小的雜質。當它們在供用水系統中聚積到一定程度而不清除時，将導緻通流面積減小，最終産生堵塞，嚴重時造成停機，對安全運行構成極大威脅。鑒于經濟、方便、維修等諸多因素，我公司設計和制造的新型反沖式工業濾水器系列産品，可滿足用戶要求，徹底解決上述問題.

1、手/電動濾水器主要技術參數

(1)、工作壓力≤0.6MPa

(2)、濾網孔徑φ1～φ8mm

(3)、額定流量下的阻力≤0.05MPa

2、手動濾水器,電動濾水器結構與使用說明：

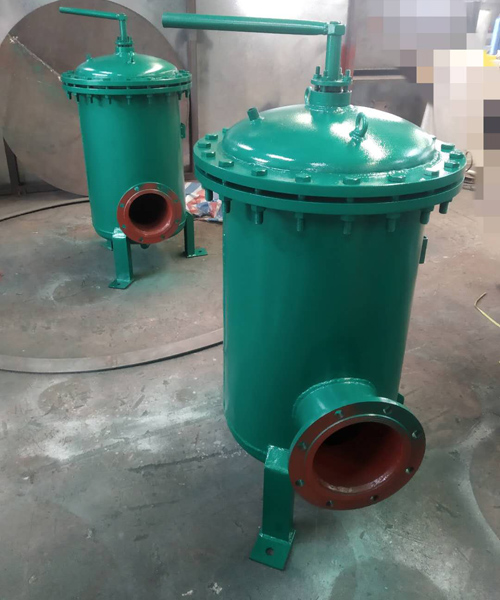

(1)、本系列手/電動濾水器由①轉動軸、②定位杆、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成（見圖）。一般水質爲淡水型的，濾網和内部主要部件爲普通不鏽鋼材質，若爲海水或具有強酸堿型的，則采用特殊不鏽鋼材質。

(2)、手/電動濾水器入管道系統後，水就會從進水口進入濾水器，過濾後的水從出水口流出，當水雜質能過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進、出水口之間有一定壓力差，這時，可轉動網芯進行輪次自動反沖洗，雜質就會從排污口自行排出，如此往複循環，用戶可根據水中雜質多少、而定時、定期自動反沖排污。

二、手動濾水器,電動濾水器性能特點

　　1、手/電動濾水器結構、性能特點：

　　（1）主要結構由

　　①轉動軸 ②定位杆 ③支架殼體 ④不鏽鋼網芯 ⑤進、出水口 ⑥排污口等組成。

　　（2）性能特點

　　①結構簡單、占有空間位置小；　 ②造價低； ③ 水的淨化程度高，過濾雜質精度高。過濾雜質最小尺寸爲1.5mm，還可根據用戶要求設計過濾精度。 ④通流面積大，通流倍率爲3~3.86，使攔污容量增大，水阻減小。

　　2、全自動反沖洗濾水器性能、結構特點：

　　（1） 主要結構由

　　①轉動機構 ②定位杆 ③支架殼體 ④不鏽鋼網芯 ⑤進、出水口 ⑥排污裝置 ⑦自動控制系統(櫃) ⑧減速電機 ⑨壓力水反沖機構等組成。

　　(2)設備參數及性能

　　 ①過濾精度：最小1mm ②壓力損失：0.02-0.10Map ③自動沖洗時間：>5min ④定時設定範圍：0-24h ⑤時出口直徑DN50-DN600 ⑥設計壓力：1.6mpa ⑦流量：由業主提供，我公司設計院 ⑧ 通流倍率3-4倍 ⑨利用負壓反沖（或壓力水反沖）原理排污，速度快、效果好，減少工業水的損失。

　　（3）該濾水器采用智能控制裝置，是以西門子S7-200型PLC可編程控制爲核心，針對濾水器的工作環境與工作特性而開發的一套裝置。該裝置具有如下幾項功能：

　　①手動：實現人工運行，停止操作。

　　②自動：接受DCS系統來的開關指令；接受濾水器差壓高信号。自身具有可調整沖洗時間和運行時間。

　　③具有運行、停止、故障反饋信号輸出。

三、手動濾水器工作原理及運行程序

　　工業濾水器的進水由網芯的内部進入，雜物附着在網芯内表面。該網芯共分成4~8個小室，在運行過程中，當某一小室旋轉到排污口正上方時，該小室即爲相對靜壓狀态，當排污閥門打開，排污閥出口壓力爲大氣壓，此時，該小室存在着一定的壓差，緻使網面受到由外向内的返流沖洗。系統的工作水壓越高，該水室負壓越大，附着在網芯内表面的雜物全部被反沖掉，由下部排污口随水流排走。執行機構帶動網芯低速旋轉，随着網芯的低速旋轉，返流能使整個網面得到周而複始的清洗，實現在線運行。

　　該濾網可根據現行水質情況，采用定時工作方式，即設備出廠暫定每班次（4小時）清洗1次，每次清洗時，轉動設備頂部執行機構帶動網芯旋轉（1圈），可視現場情況自定網芯的旋轉周數，保持運行正常。

　　當濾網過濾雜物以後，網芯髒污、水阻增大，需要清洗時，打開排污閥，轉動執行機構，進行排污，當網芯幹淨後，水阻下降到一定值時，停止排污操作，關閉排污閥，如果差壓沒有下降，繼續增加，則停止運行，關閉排污閥，進行檢修，打開濾網，取出網芯進行清理或更換。

四、手動濾水器使用範圍

　　1、适用于DN600及以下管道(DN600以上一般采用二次濾網)。

　　2、其中濾水器(過濾精密爲 1.5mm～ 8mm)适用于發電機内冷水系統和汽輪機油系統，杜絕了老式濾網布破碎而造成的事故隐患。

　　3、結構形式有：A、低進高出式　B、高進低出式C、斜插式D、進側側出式等，可根據現場要求設計。

五、手動濾水器訂貨須知

1 、需提供的參數

(1)使用場所，主要雜物介質名稱。

(2)工業水管道規格、材質。

(3)根據水質提出過濾的精度。

(4)過濾水的流量、壓力。

(5)确定安裝位置安裝型式及進水、出水方向。

2 、型号說明 表進水管道公稱通徑 濾水器（也稱工業濾水器、濾網）代表壓力水射流反沖式（無射流反沖時則不标記）代表采用電力傳動型（采用手動則不标記）
